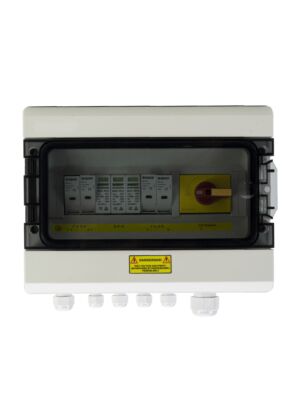

Schalttafel PNI CBT-3 zum Schutz und zur Unterbrechung des dreiphasigen Solarsystems AC DC Eingang 4 Strings, Ausgang 1 String
Schutz und Steuerung des dreiphasigen SolarsystemsUm die Kabelverbindungen zwischen den PV-Komponenten und dem Wechselrichter zu reduzieren, die Zuverlässigkeit zu verbessern und die Wartung zu vereinfachen, wird die Kombibox in der Regel für große dreiphasige netzgekoppelte PV-Anlagen benötigt. Das PNI CBT-3 wurde speziell entwickelt, um diese Anforderung zu erfüllen. Die Kombibox schafft eine Komplettlösung für eine Photovoltaik-Stromerzeugungsanlage mit Wechselrichter. Durch die Verwendung einer Kombibox kann der Anwender abhängig vom DC-Eingangsspannungsbereich des Wechselrichters eine bestimmte Anzahl von PV-Komponenten mit gleichen Spezifikationen zu einer einzigen Komponentengruppe zusammenfassen. | |||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||
Technische SpezifikationenPNI CBT-3 kann dank der Schutzart IP65 im Freien installiert werden. Das Metallgehäuse verhindert Schäden an den Komponenten durch UV-Strahlen, Säuren, Feuchtigkeit, Schimmel oder Nagetiere. Bei Eingriffen in die Installation erleichtert PNI CBT-3 die Unterbrechung des Systems und vereinfacht den Anschluss der Kabel.
| |||||||||||||||||||||||||||||||||||||||||||||
| Identifikation | |
| Produktcode | PNI-CBT-3 |
| Allgemeine Charakteristiken | |
| technische Parameter | - Solareingang (+, -): 4 Strings - Aktueller Stringeingang (A): 15 A - Solareingangskabelabschnitt: 4 mm - DC-Ausgang (Solar) zum Wechselrichter: 1 Ausgang - DC-Ausgangsstrom (A): 60 A - Maximale Solareingangsspannung (V): 1000 - DC-Überspannungsschutz: Ja, 1 Stück - AC-Eingang: dreiphasig, 3 Drähte 380–440 V – Maximaler AC-Eingangsstrom: 63 A – AC-Eingangsabschnitt (mm2): 10 – AC-Überspannungsschutz : Ja 1 Stück - Arbeitstemperatur: -20°C ~ 50°C - Kühlung: natürlich / passiv durch das Metallgehäuse |
| Beschreibung | PNI-Panel zum Schutz und zur Unterbrechung von DC- und AC-Photovoltaik-Solaranlagen mit dreiphasigem Ausgang |
| Gewicht | 10.812 kg |
| Größe | 440 x 175 x 335 mm |
| Das Paket enthält | |
| Inhalt | Schutzbrett |
